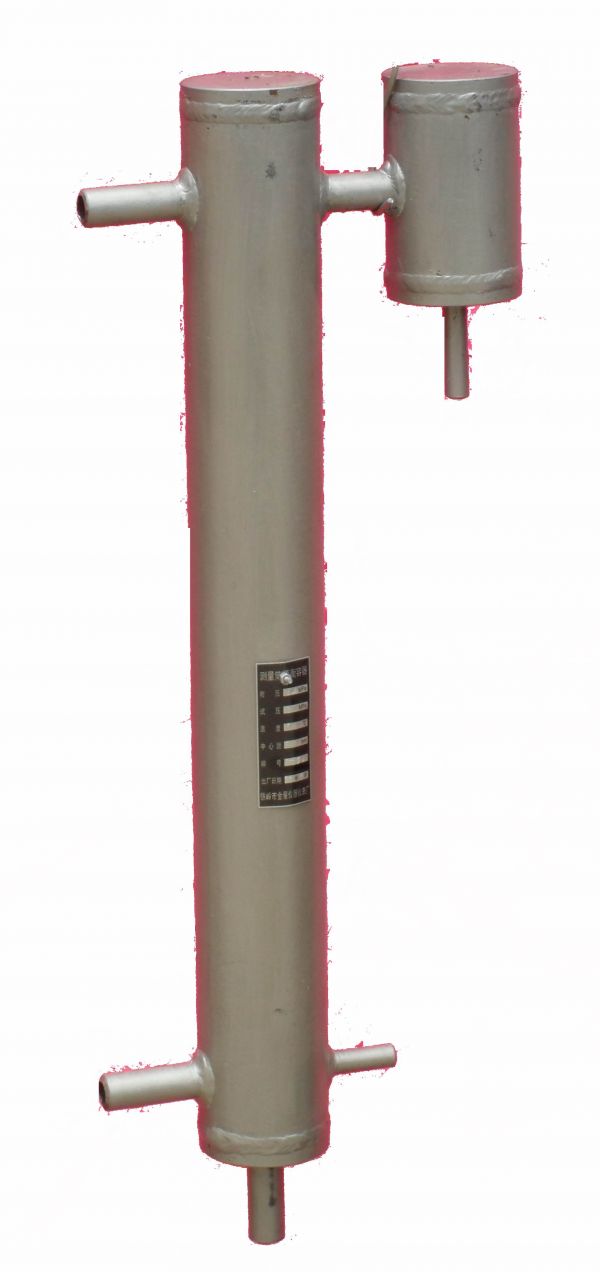

單室平衡容器
單室平衡容器
一、產品概述
單室平衡容器是一種結構巧妙，具有一定自我補償能力的汽包水位測量裝置。在基準杯的上方有一個圓環形漏斗結構將整個單室平衡容器分割成上下兩個部分。單室平衡容器與水位指示器或者差壓變送器配套使用，可以在鍋爐啟、停爐過程中及正常運行情況下，對汽包水位進行監控，并對外輸出水位變化時的差壓信號，保證鍋爐安全運行。
二、工作原理
單室平衡容器由管子、彎管、水杯、漏斗等組成，由于飽和蒸汽同時對管子和彎管加熱，正壓補償管內水的重度，在任何情況下都近似等于相應汽包壓力下汽包水的重度。同時由于正確的選用正壓補償管的高度不管汽包內壓力如何變化，正壓補償管的壓力與負壓管的壓力變化值均相等。因此，平衡容器所產生的壓差不變。而低端水位表指示的水位也不變。另外由于平衡容器引出相等的一段正、負壓管內水的溫度，雖然受汽包壓力機和室溫變化的影響，但它們的變化是相等的，所以對平衡容器產生的壓差沒有影響。
三、技術參數
1.筒體規格Φ89×5
2.接管直徑Φ25×4
3.正壓管、負壓管、排污管直徑Φ16×3
4.工作壓力：1.6~6.4MPa
5.接口形式：焊接
6.工作溫度：飽和溫度
7.中心距：600、670，用戶自定
