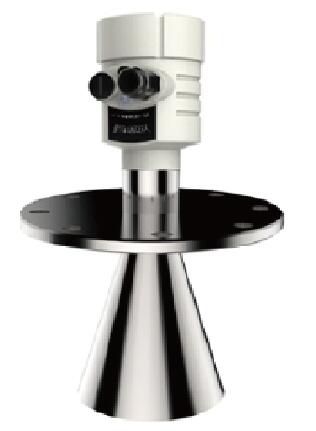

一、產品概述

JX-6600型脈沖雷達物位計有兩種不同的工作頻率，針對不同的具體應用，兩種頻率的雷達各有優勢。

K-頻段脈沖雷達的微波頻率為26GHz。26GHz的雷達由于頻率高，所以天線可以更小，過程連接也可以更小。26GHz微波信號在空間傳輸?shù)陌l(fā)射角更小，波束接觸罐壁的概率小，干擾回波少，測量會更穩定可靠。26GHz微波信號的波長小，系統的精度更高。對于低介電常數物料和粉狀物料的反射性能比6GHz的微波信號要好。由于頻率高在具有蒸汽的情況和液體攪拌的情況下，信號衰減會比較大，不能用于現場有泡沫的工況。

C-頻段脈沖雷達的微波頻率為6GHz。6GHz的雷達由于頻率較低，所以具有更好的穿透性。在天線系統上粘附介質、污染或介質表面產生泡沫的情況下，測量效果要好于26GHz雷達。6GHz雷達天線的發射角度要相對大一些，在液體表面波動的情況下，受到的影響小一些。

二、工作原理

雷達物位計是基于時間行程原理的無線電波測距系統。通過天線發射小于1mW的微功率微波（頻率為6Ghz或者26Ghz的無線電波）脈沖，這個脈沖以光速在空間傳播。微波脈沖信號遇到被測介質表面，其部分能量被介質表面反射回來，被天線接收。微波脈沖信號發射與接收的時間間隔同天線到被測介質表面的距離成正比，由此能夠計算出天線到被測介質表面的距離。

三、技術參數

1.應用：存儲或過程容器，過程條件非常復雜

2.測量范圍：70米

3.天線及材料：喇叭天線、316L

4.過程連接：法蘭

5.過程溫度：-40℃…1000℃

7.過程壓力：-1…40bar

8.精度：±1cm

9.頻率范圍：6GHz

10.信號輸出：4…20 mA/HART

四、特點

1.儀表采用等效采樣脈沖測距專利技術，既提高了信號的分辨率和靈敏度，又降低了波束發射能量，而且對人無傷害?？砂惭b于各種金屬、非金屬容器或管道內，測量靈敏，刷新速度快。

2.儀表液晶顯示調試單元為128*64圖形點陣液晶，支持全中文菜單、波形顯示、修改虛假回波等復雜操作。降低現場儀表操作難度和維護工作量。

3.不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響，測量結果穩定可靠?？梢愿鶕?jù)國內客戶行業和現場工況的運行特點進行儀表功能和傳感器定制。

4.液晶顯示單元可以外接25米，從而構成罐旁顯示操作單元。降低大型罐體、高溫、高壓、有毒等高危險區域儀表日常巡檢工作的風險和勞動強度。

5.提供眾多獨特的天線型式，更適應現場惡劣工況；適用于高溫工況，采用特殊定制的高溫延長天線時可適用于1000℃的過程溫度。

6.支持豐富的信號通訊協議，如HART、4…20mA、RS485、GPRS、CMesh、IIC、Modbus、CAN等多種通訊協議，便于集成到客戶現有系統。
