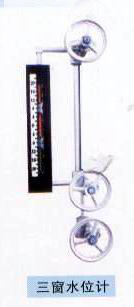

高壓、超高壓三窗雙色水位計


一、產品概述

SYWJ-3C系列高壓、超高壓三窗雙色水位計是用于工作壓力低于22MPa的蒸汽鍋爐或其它壓力容器監測水位的一次直讀儀表。它是在總結國內外生產透射式雙色水位計優點基礎上研制的長窗玻璃式高壓、超高壓雙色水位計。

二、工作原理

由紅、綠發光二極管發出的光,經過濾光鏡射向水位計本體內腔。在腔內汽相區域,綠色斜射到腔體壁上被吸收;紅光直射到正前方,這時無水狀態顯示紅色。在腔內液相區域由于紅光經過水的折射,將紅光斜射到壁上,而綠光經過水的折射正好折射到正前方,這時在有水狀態顯示綠色。因此在正前方觀察,顯示汽紅、水綠。

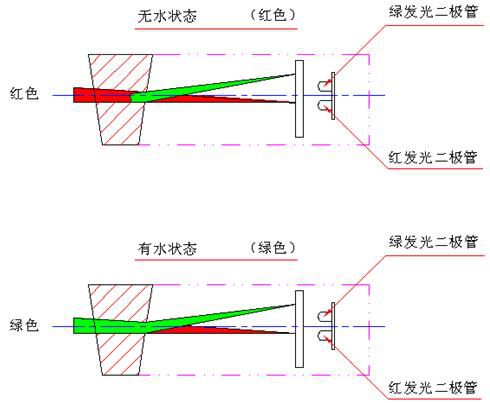

工作原理圖

三、特點

1.重量輕,盲區少,窗口布置合理,在水位計可視范圍內設三個窗口,所以在水位計觀察范圍內只有兩段盲區,而中間窗口正處于觀察范圍中間,顯示水位清晰。

2.由于是紅、綠雙色顯示,盲區段可通過紅、綠顏色判斷水位位置,這是白水表不可比擬的。

3.與牛眼水位計相比較,自沖洗效果良好。

由于本系列水位計是長窗式,所以當蒸汽流經上連接管,一部分變?yōu)槔淠鹘?jīng)窗口表面沖洗觀察窗,使窗口不易掛垢。

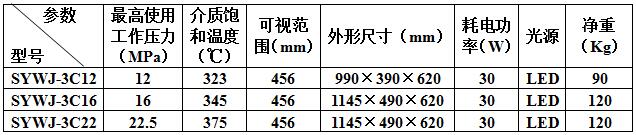

四、技術參數


五、注:我公司可根據用戶要求特殊設計各種壓力、溫度、中心距及多窗的高壓、超高壓雙色水位計。
